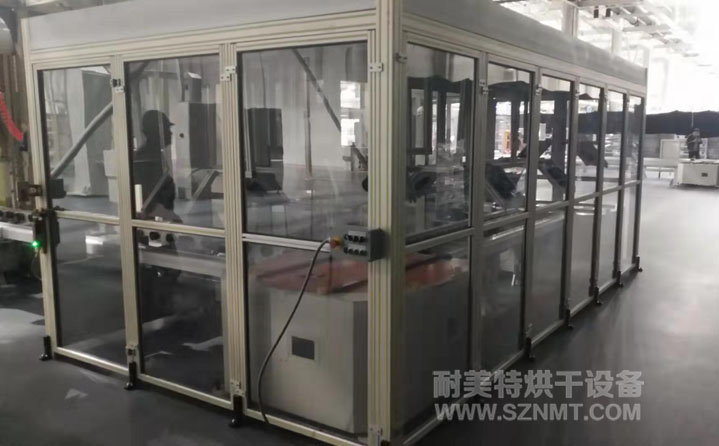

NMT-ZN-623新能源汽车定子加热冷却隧道炉(长城蜂巢)
产品编号:
NMT-ZN-623
适用范围:
新能源汽车定子加热冷却隧道炉
标准规格型号选配项目根据客户要求设计,非标定制不同规格

一、新能源汽车定子加热冷却隧道炉主要技术参数
1、工艺:托盘尺寸L *W *H   mm;生产节拍110s/件;重量:   托盘    13kg产品   130kg;输入温度:壳体120℃;输出温度:室温±2℃;冷却时间:10min;
2、内胆尺寸:冷却区长两端头L2900*直线L2400,进料口高800*内宽1100mm;
3、外形尺寸(约):总长5200*高169000*宽1400mm;冷却区分6个工位冷却);滚道离地高750mm;
4、风向:冷却区从上至下吹风;
5、电源:三相五线制,380V,50HZ;
6、功率:约3KW;
7、外壳材料:采用工业欧标铝型材(电泳料)做为框架,两侧活动门,门上为进口有机玻璃,外壳钣金工件颜色“RAL 7035”;

二、新能源汽车定子加热冷却隧道炉炉体结构特征
1、内胆材料:采用1.5mm厚冷板喷塑制作;保持内胆清洁无尘,防生锈、耐腐蚀;
2、炉体底架:采用50*50*2mm碳钢方通焊接制作;
3、检修:侧面配有检修门,检修门与PLC程序有逻辑安全互锁功能,当维修门打开时,设备应停止运行。
4、固定:设备支腿打M16化学螺栓固定在地面;
三、新能源汽车定子加热冷却隧道炉环境条件
1、环境温度:-5℃-40℃;
2、相对湿度:85%RH;
3、电源:AC380V±10%,50Hz;
四、新能源汽车定子加热冷却隧道炉培训
免费进行技术培训

产品介绍
独特性能 客户可选配置
内胆镜面不锈钢材质,洁净度更佳;
内部采用优质保温材料制作,保温隔热效果好;
升温时间快,温度稳定精准;
双重超温保护,电气控制安全可靠;
输送带变频调速,输送速度平稳可调;
设有输送带防偏移装置,输送带松紧可调;
采用智能型温度控制器,PID自动演算,LED显示;
进口SSR/SCR输出控制单元,控温精度高;
国内一流的隔热、断热技术,密封效果显著;
机体外壳温度低,对室内环境温度影响较小;
节能省电、安全环保
可充氮气气氛保护,达成无氧化烘烤环境。
颜色、温控系统、输送系统可依客户需要选择配备;
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据烘烤产品设计不同的输送烘烤方式,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选配项目
控制系统选配
按钮开关控制 触摸屏人机界面
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
温控选购配备
温控器

台湾CAHO智能型温控器

日本FUJI智能型温控器

日本进口OMRON温控器

美国Honeywell温控器

温度记录仪

多通道彩屏无纸记录仪

多通道有纸记录仪

进口PARTLOW圆图温度记录仪

进口YOKOGAWA 48通道温度记录仪

记录组

手提式温度记录器组12点

IR 电脑温度记录器组12点~48点

触摸屏+PLC
威伦7寸 Proface
三菱 西门子
工控机以太网远程监控
计时器30分,进口LED数显式计时器,0-9999 S/M/H可设定,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。
风路循环图例
单面送风型 双面送风型 双面送风防爆 热辐射上升型
四面辐射型 热辐射照射型 热风辐射型 热风辐射型
冷却系统

工业冷却机型 风机强制冷却型 FFU冷却型
