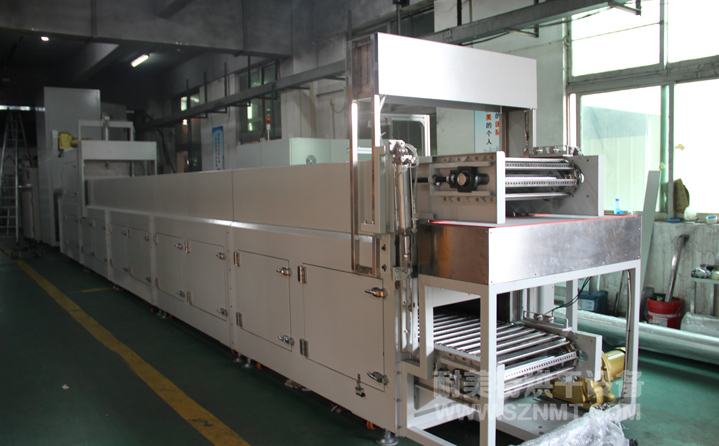

NMT-SDL-666汽车零配件行业退火线(宁波神通)
产品编号:
NMT-SDL-666
适用范围:
汽车零配件行业退火线
标准规格型号选配项目根据客户要求设计,非标定制不同规格

汽车零配件行业退火线退火线主要技术参数
1、内胆尺寸:下层加热区长10740*进料口高250*内胆有效宽700mm,下层加热区分为5个温区,温度可独立控制,上层加热区长6444*进料口高250*内胆有效宽700mm,上层加热区分为3个温区,温度可独立控制。
2、外形尺寸(约):总长13000*高2000*宽1170mm,下层:加热区长10740mm,冷却区长540mm,上层:机械手上料区长4836mm,预热区长6444mm,升降机:长860mm,宽1200mm,高2000mm;
3、流程与节拍:生产节拍:B柱65S
生产流程:1.治具到达上件工位→→→2.机械手取件放置→→→3.进烤炉升温阶段(速度温度均可调)→→→4.退火阶段(速度温度均可调)→→→5.下风冷却(2-5分钟可调)→→→6.治具到达下件工位→→→7.治具空走返回上件工位;
4、适用产品:B柱,长度480mm;
5、温度范围:室温~+200℃;
6、温度波动度:±1℃;
7、温度均匀度:±5℃(恒温状态下,空载测试);
8、升温速率:8℃/min;
9、外壳温度:温升不超过环境+15℃,接缝处周边除外。
10、热风循环风方式:内部大风量上下循环运风,顶部出风,底部回风。
11、电源:三相五线制,380V,50HZ;
12、功率:120KW;

产品介绍
独特性能 客户可选配置
内胆镜面不锈钢材质,洁净度更佳;
内部采用优质保温材料制作,保温隔热效果好;
升温时间快,温度稳定精准;
双重超温保护,电气控制安全可靠;
输送带变频调速,输送速度平稳可调;
设有输送带防偏移装置,输送带松紧可调;
采用智能型温度控制器,PID自动演算,LED显示;
进口SSR/SCR输出控制单元,控温精度高;
国内一流的隔热、断热技术,密封效果显著;
机体外壳温度低,对室内环境温度影响较小;
节能省电、安全环保
可充氮气气氛保护,达成无氧化烘烤环境。
颜色、温控系统、输送系统可依客户需要选择配备;
颜色选择图例
客户可以依照色卡指定色彩制作。
※根据烘烤产品设计不同的输送烘烤方式,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。
选配项目
控制系统选配
按钮开关控制 触摸屏人机界面
输送带选配
不锈钢网带 铁氟龙网/布带 附件链传送带
链板输送带 双节距链条穿杆传送带 PCB专用输送链
玻璃行业专用传送系统 PVC皮带 耐高温帆布传送带
滚轮输送 滚筒式输送 非标定制输送系统
温控选购配备
温控器

台湾CAHO智能型温控器

日本FUJI智能型温控器

日本进口OMRON温控器

美国Honeywell温控器

温度记录仪

多通道彩屏无纸记录仪

多通道有纸记录仪

进口PARTLOW圆图温度记录仪

进口YOKOGAWA 48通道温度记录仪

记录组

手提式温度记录器组12点

IR 电脑温度记录器组12点~48点

触摸屏+PLC
威伦7寸 Proface
三菱 西门子
工控机以太网远程监控
计时器30分,进口LED数显式计时器,0-9999 S/M/H可设定,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。
风路循环图例
单面送风型 双面送风型 双面送风防爆 热辐射上升型
四面辐射型 热辐射照射型 热风辐射型 热风辐射型
冷却系统

工业冷却机型 风机强制冷却型 FFU冷却型
