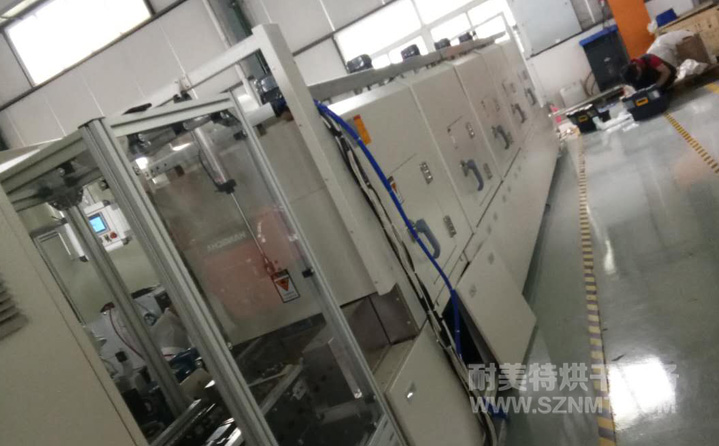

热烈祝贺北京奥托立夫汽车安全系统有限公司成功签约自动烘干线,电机定子预热线隧道炉一台11.5万!

来源:本站 最后更新:2018-08-24 14:55:05 作者:耐美特智能烘干设备 浏览:1604次

自动烘干线,电机定子预热线隧道炉技术要求

a. 主体结构:设备外形尺寸L8000*W800*H1800±50(mm)可调。采用耐高温型(200℃)倍速链输送,输送滚子面离地高800mm,加热区长7000mm,进、出口各留500mm。安装隔热提升门,提升门做软密封,关闭状态不可有缝隙漏出热气。提升门加安全防护。整机外壳采用实厚2.0mm冷板制作。表面喷塑处理,底部配调节脚杯、移动脚杯。设备底部的封板采用可拆连接。

b、加热部分:加热区7000mm,分5段温区,每段为1400mm。各安装1台0.37KW运风马达,配9寸风轮。马达与风轮平键直联,风轮材质304L,风轮便于检修。温度传感器采用双回路控制(2个传感器),采用L-U型不锈钢翅片电热管,电热丝采用镍铬丝.。四段出风口最终合并为一个出风口。

c、传动部分:装置1台750W齿轮减速电机,电机品牌:SEW。输送额定速度400mm/min,变频可调,变频器采用西门子。出料口20min送出一个托盘。具有变频调速功能,配数显式调速面板。倍速链挡边高度20mm,挡边宽度350.5-352.5mm。

d、电器部分:电源380V,三相五线制。采用西门子触摸屏和西门子PLC控制系统,支持S7通讯,满足我方通讯需求。炉盖配独立控制系统,配日本欧姆龙型微电脑智能型显式温控器控温,具有P.I.D自整定功能;配SSR固态继电器输出,温度范围:室温到200℃任意可调,仪表显示误差±0.5℃,炉内温差±5℃,实际使用温度为149~160℃,其它控制电器均采用进口原装施耐德电器或欧姆龙电器控制。

e、动作流程:开机运行倍速链(400mm/min)烘道加热    进料口光电检测    提升门提升    进料后提升门关闭    重复以上持续进料    出料门前光电检测    提升门提升    出料后提升门关闭     后挡停光电检测     后档停器挡停    前挡停光电检测    前挡停器挡停     后续控制为一出一进(没有出料则持续进料)

f、表面处理:机加件镀硬铬处理,钣金件、焊接机架喷塑处理色号:RAL9002,铝制件本色阳极氧化。
g、对接信号PNP输出.
